Для выполнения операции внутрипроцессной и окончательной ВТО, разутюживания вытачек и различных швов верха и подкладки, заутюживания сгибов и загибки деталей, приутюживания клапанов карманов и других мелких деталей, прокладывания клеевой кромки, приутюживания подкладки готового изделия и других операций применяются комплекты оборудования, в которые входят утюжильные столы, электропаровые утюги, парогенераторы, вакуумные установки и вспомогательные устройства.

Гладильные столы - одни из наиболее распространенных и простых по конструкции видов оборудования, применяемого на швейных предприятиях для ВТО швейных изделий.

Столы могут отличаться друг от друга по конструкции - консольного и тумбового типа, так же типом нагрева гладильной поверхности, наличием вакуумного - отсоса, надува и наличием встроенного парогенератора и утюга.

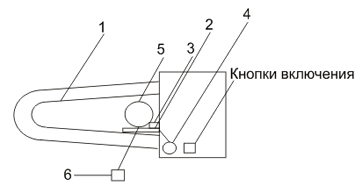

Основными рабочими органами доски являются:

1. ТЭН
2. Термостат
3. Термопредохранитель
4. Регулятор температуры
5. Вакуумный аспиратор
6. Педаль

При подключении доски к сети (220В) и включении кнопки нагрева ТЭН(1) начинает нагревать рабочую поверхность доски. С помощью регулятора температуры(4) устанавливается необходимая температура поворотом терморегулятора до совмещения указателя температуры на ручке утюга с символом, нанесенным на лимб терморегулятора. Нагрев значительно упрощает и ускоряет процесс глажения, так как полуфабрикат подвергается нагреву с двух сторон, пропариваясь при этом сквозь нескольких слоев материала. Температура регулируется термостатом(2), который периодически размыкается при достижении температуры выше указанной, и замыкает цепь при опускании температуры. В случае поломки термостата срабатывает термопредохранитель(3), который размыкает цепь и отключает подачу напряжения на парогенератор, после такого отключения термопредохранитель следует заменить. В столе имеется педаль(6), предназначенная для отсоса пара с рабочей поверхности с помощью вакуумного аспиратора - вентилятора(5), встроенного в каркас доски, а так же для сушки изделий. Если в доску вмонтировании парогенератор в утюгом, то они подключаются в сеть одновременно с доской, пар образуется в парогенераторе, устройство которого описано в разделе Принцип работы парогенератора.
